안녕하세요 오랜만에 블로그에 글을 올리는 것 같네요
이번에는 BMW 520D(F10), 에어컨필터 교환하는 방법을 설명해 드릴게요
작업한 차량은 16년식, BMW 520, 에어로다이나믹 등급의 차량이에요
교환방법은 i나 D나 동일함으로 참고하시면 됩니다.
준비물 : T20 별렌치, 10mm 육각볼트(에어로다이나믹 등급만 있음), 후레쉬(휴대폰 플래쉬 사용해도 무관함)
이렇게만 준비하시면 됩니다. 앞으로 본인이 자가 교체하실분들은 별렌치나 육각볼트 도구 정도는 미리 구비해두는게
좋아요. 다이소에서 구매하시면 쌉니다
에어컨필터는 기본적으로 2개가 들어가고 인터넷이나 오프라인에서 사시면 1셋트가 2개로 구성되어 있습니다.

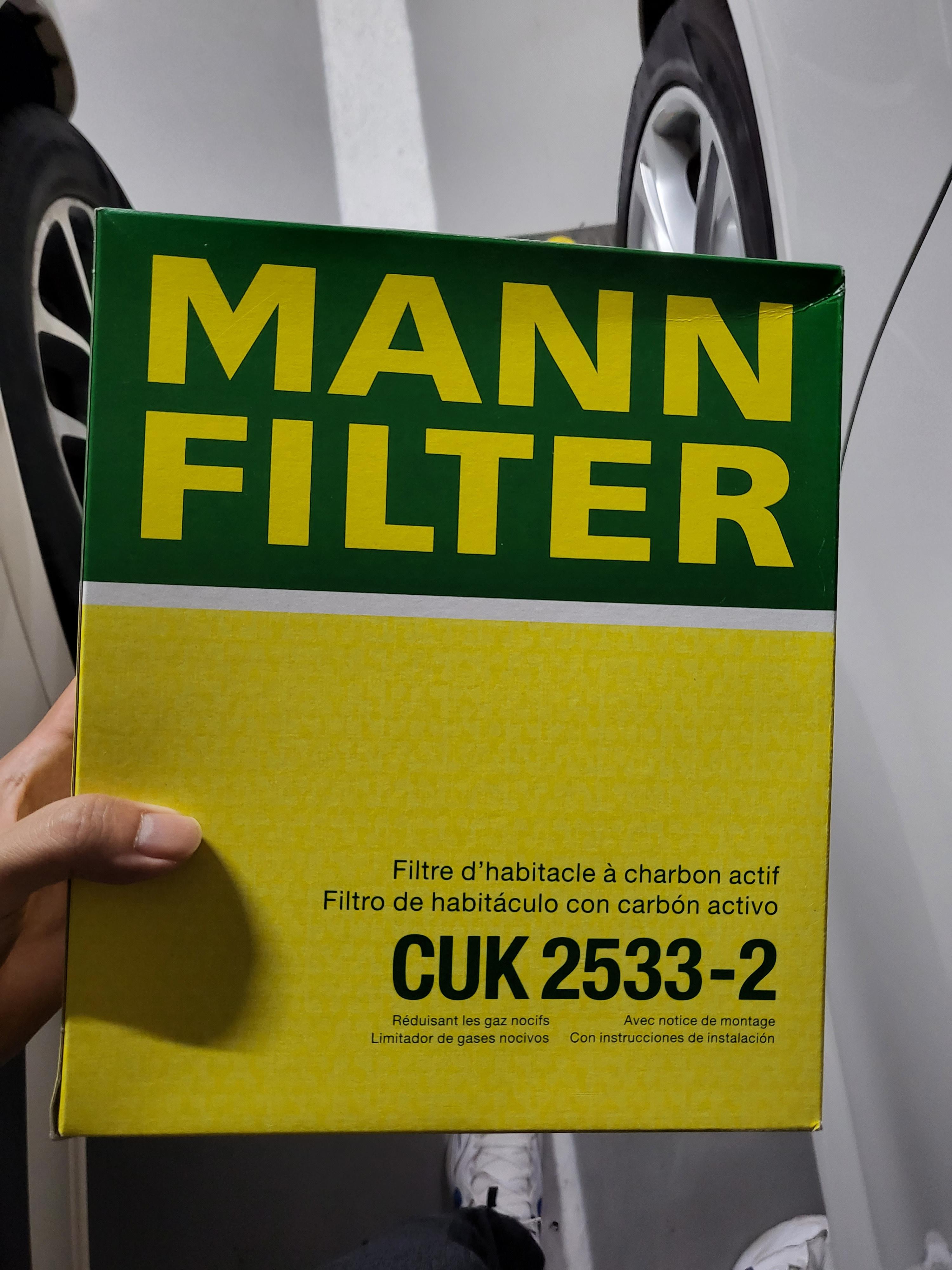

저는 MANN filter회사것을 구매하였습니다.
작업에 필요한 공구2종과 에어컨필터까지 준비하셨다면 주차장이나 야외에 자리를 잡아주세요
교환순서 시작합니다!

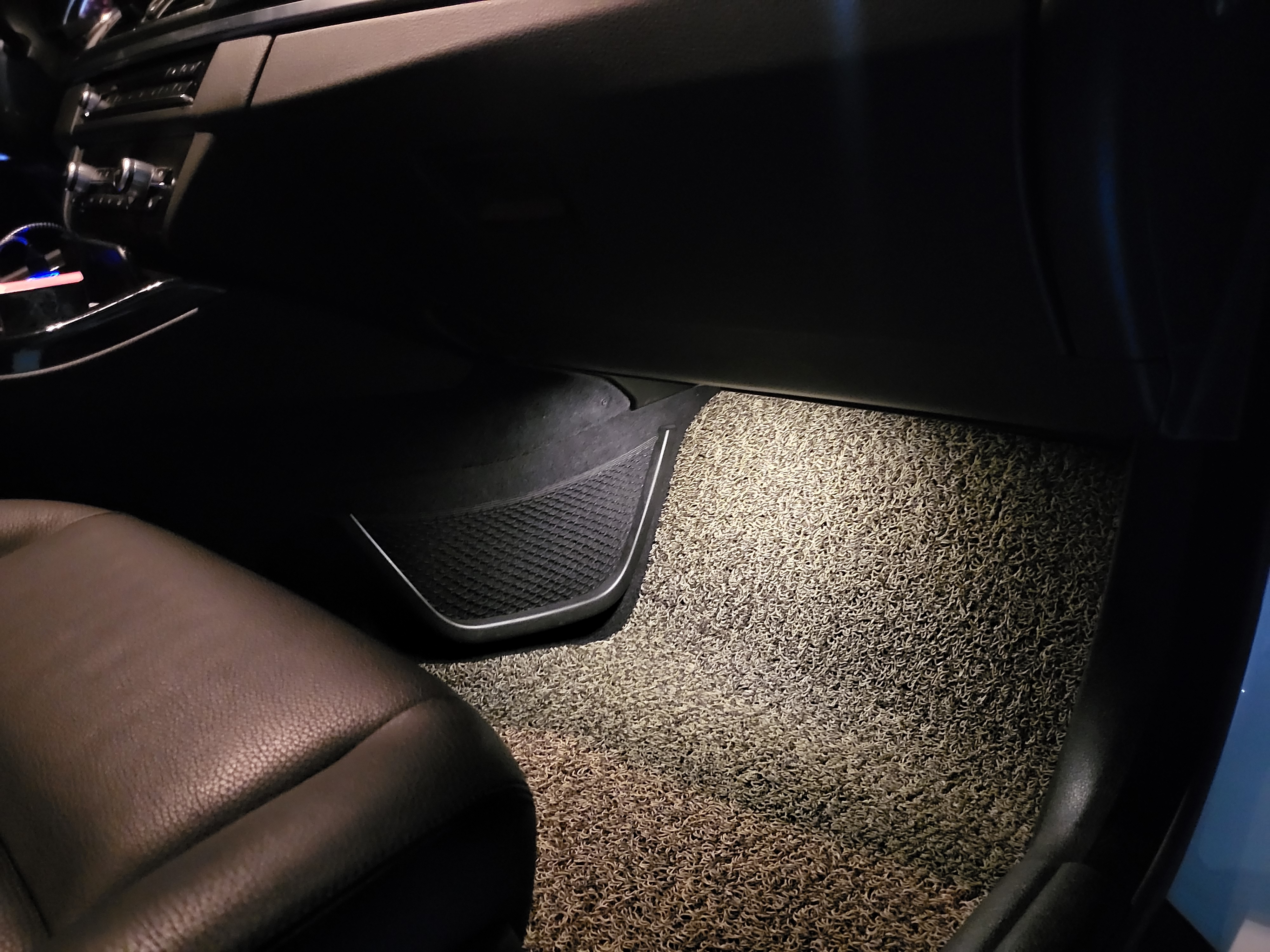

1. 보조석에 에어컨필터가 위치해 있음으로 보조석문을 활짝 열고 에어컨필터를 교체할 준비를 합니다.

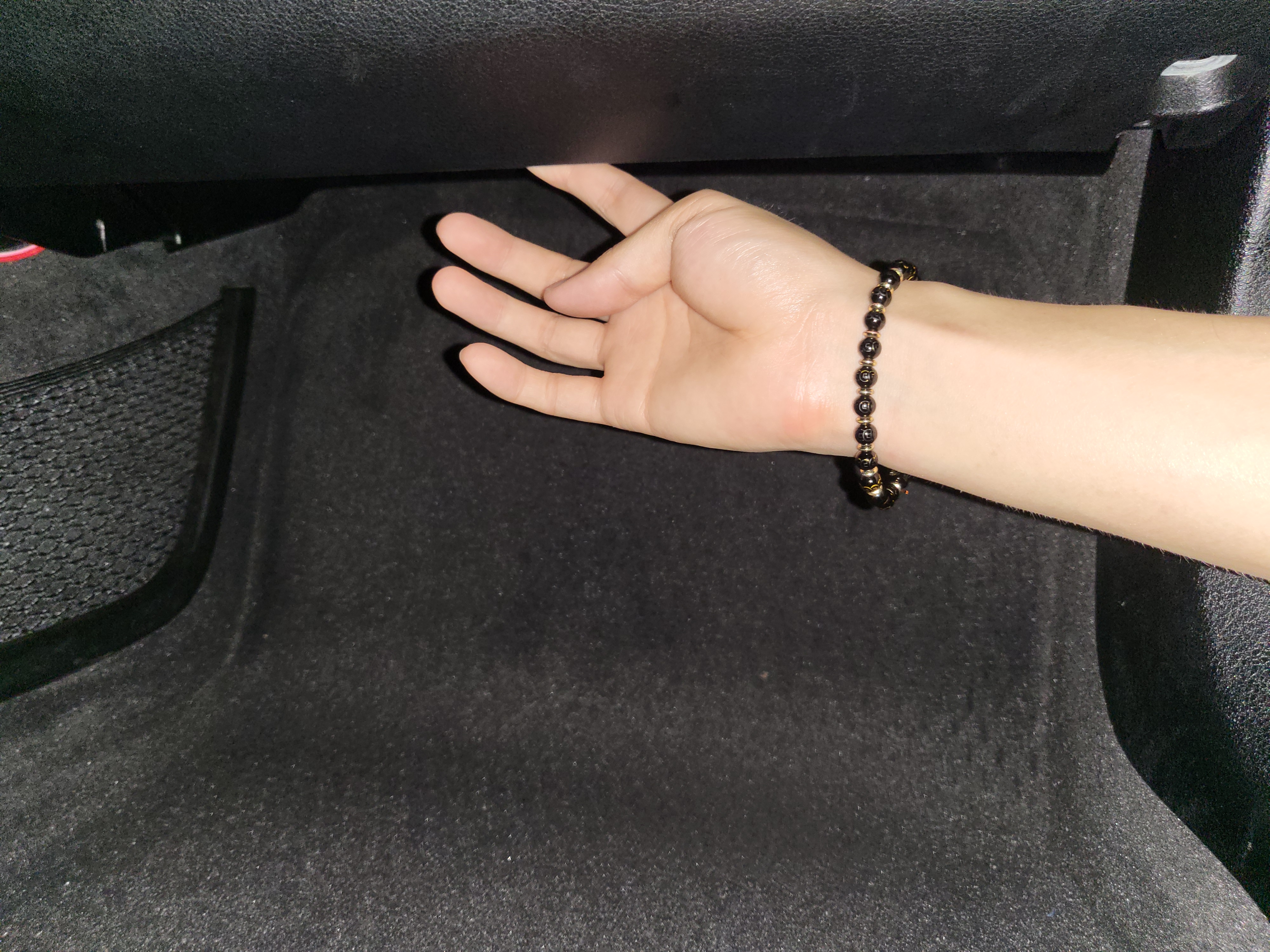

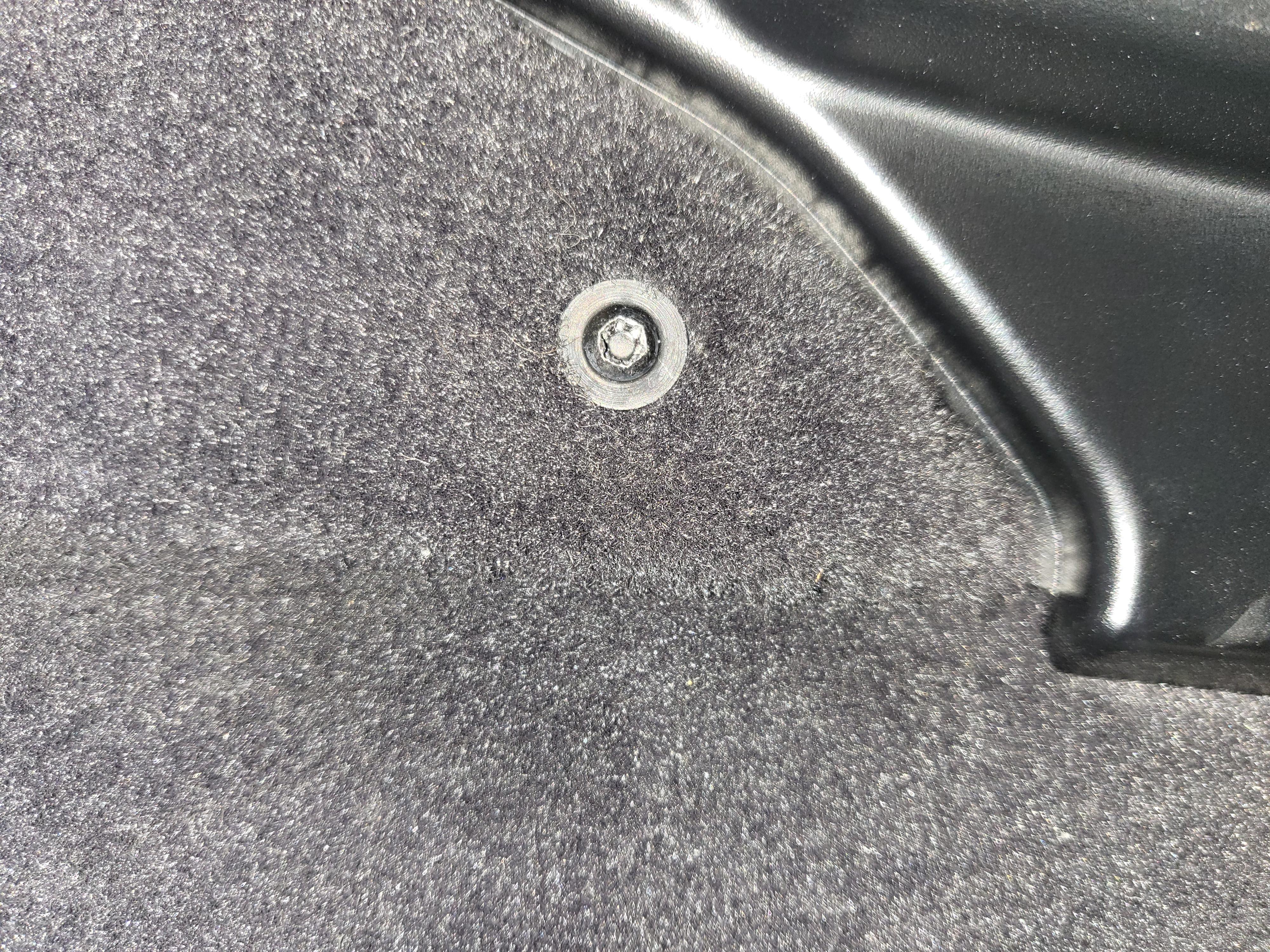

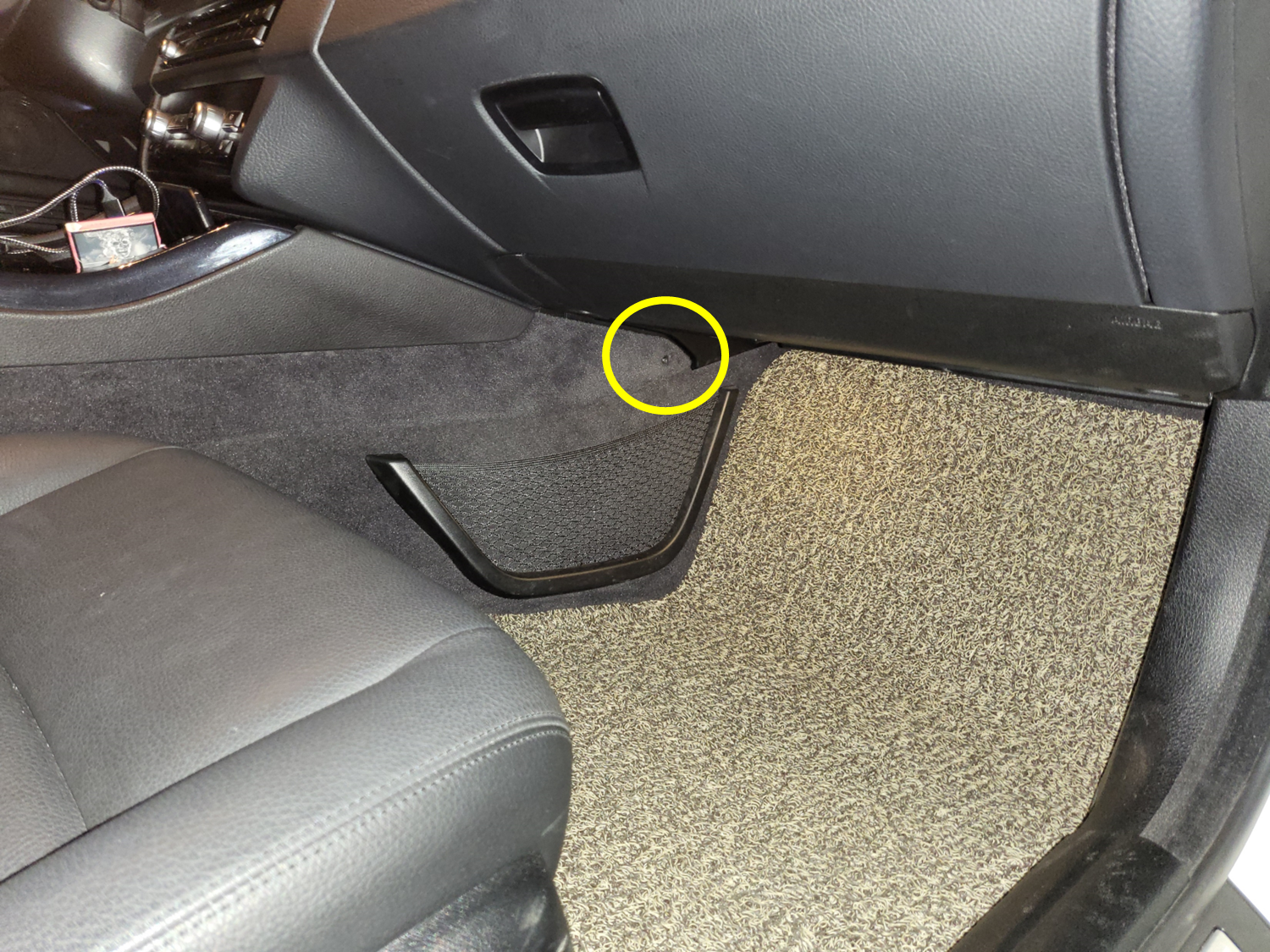

2. 보조석 아래쪽에 보시면 발닿는 곳 끝부분에 볼트가 있습니다. 해당 볼트를 먼저 풀어줘야 합니다.

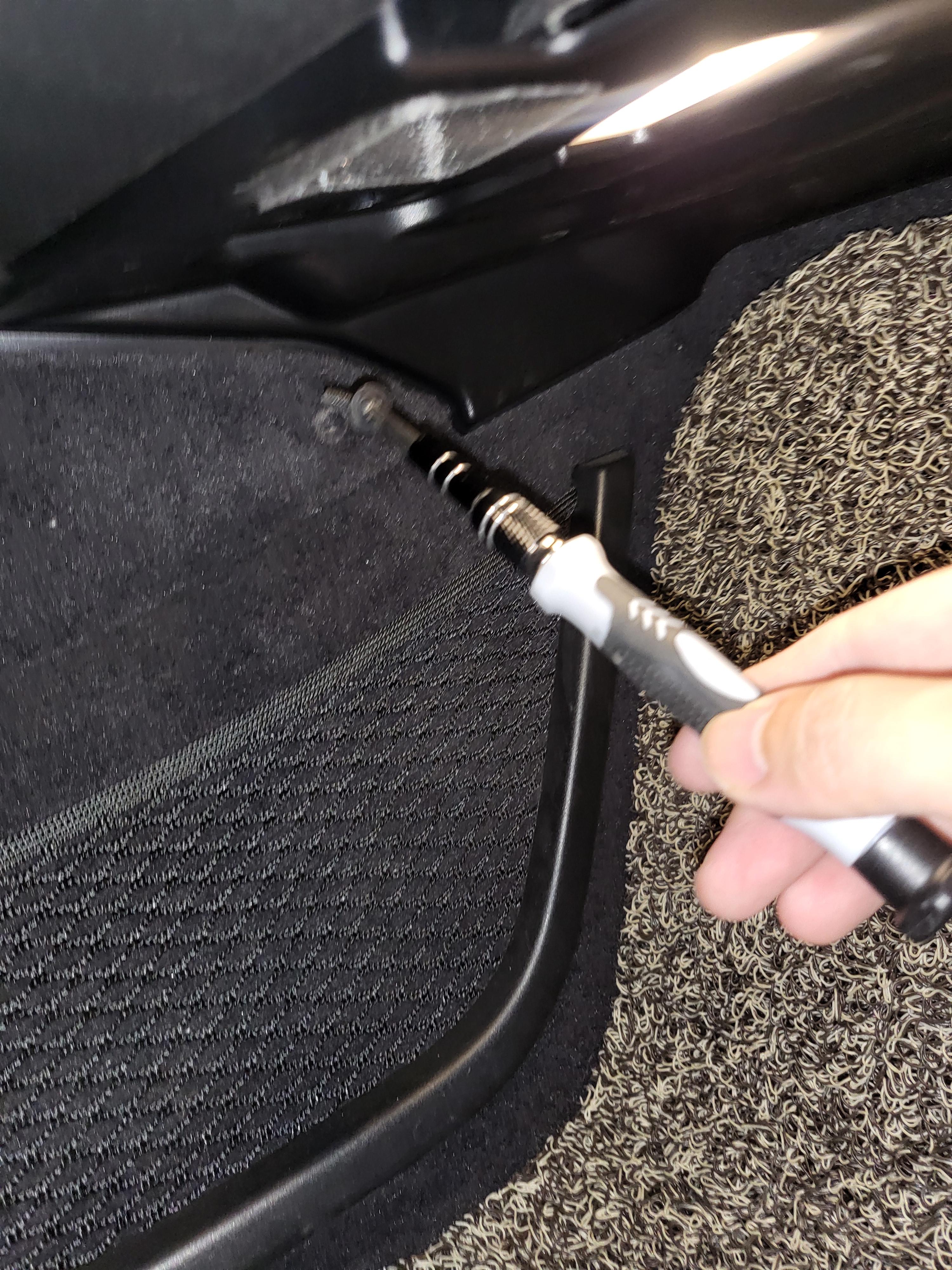

1) T20 별렌치를 이용하여 해당 나사를 풀어줍니다.

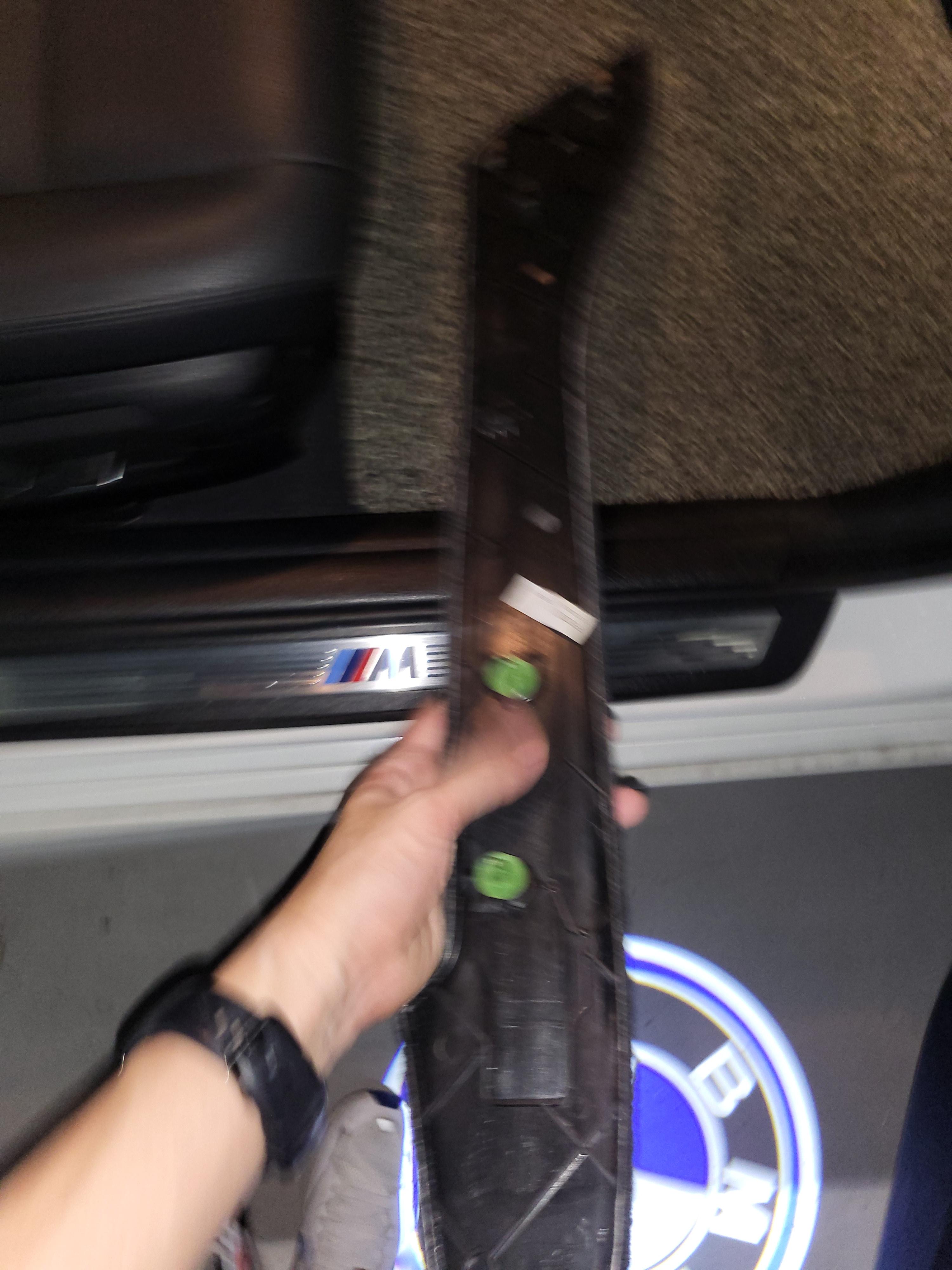

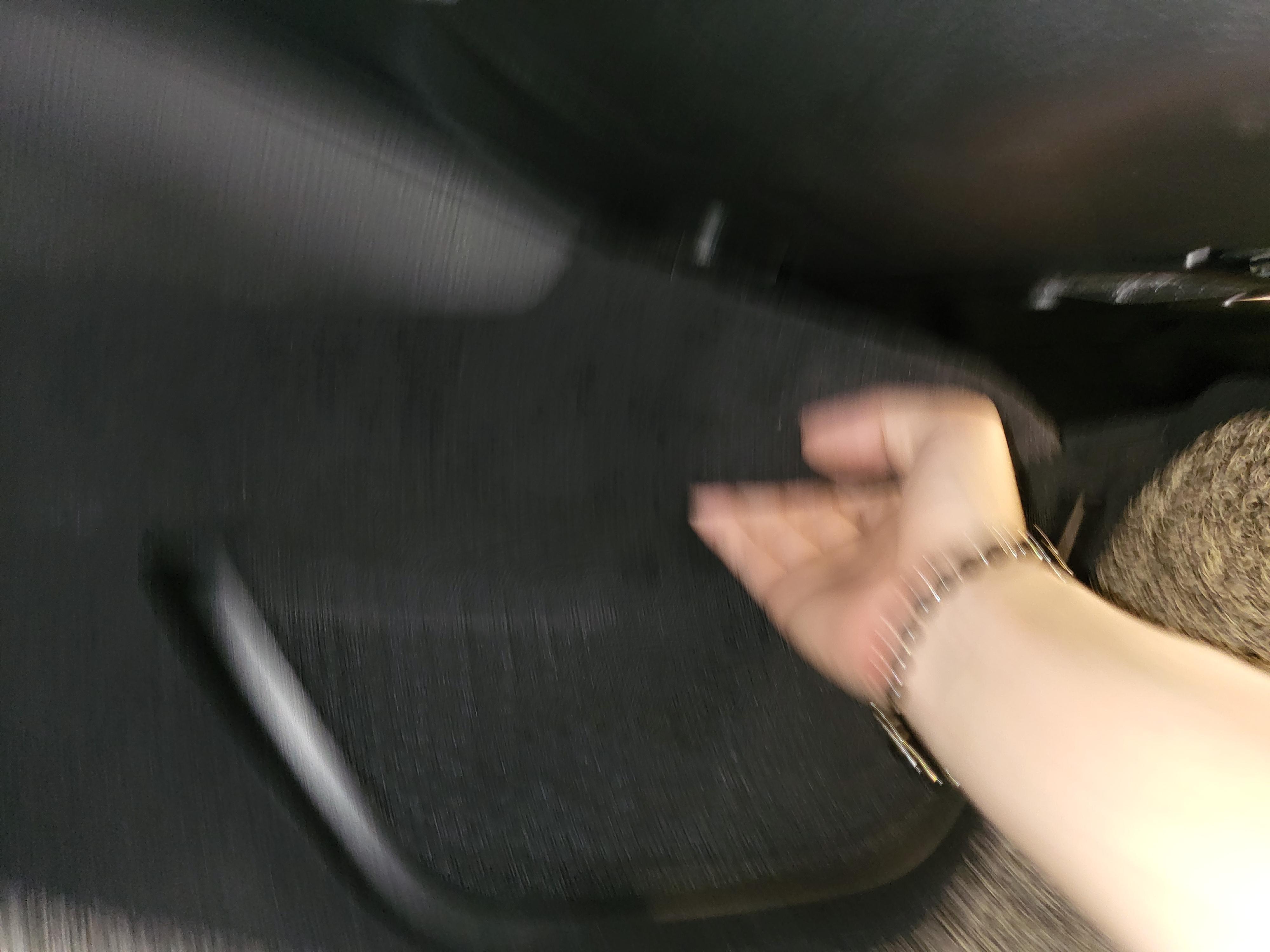

3. 해당 볼트를 풀어주고 마감재를 끝부분에 잡고 몸쪽 방향으로 과감히 당겨줍니다. 그러면 고정클립이(3개소) 빠지면서 탈거 하실 수 있습니다. (사진은 좀 흔들렸네요 ^^)
4. 다음으로 이제부터 작업자체가 어렵진 않지만 공간이 협소하여 조금 힘듭니다. 잘 따라오세요 ~
보조석 수납함을 탈거를 해야 에어컨 필터 위치를 확인 할 수 있습니다.

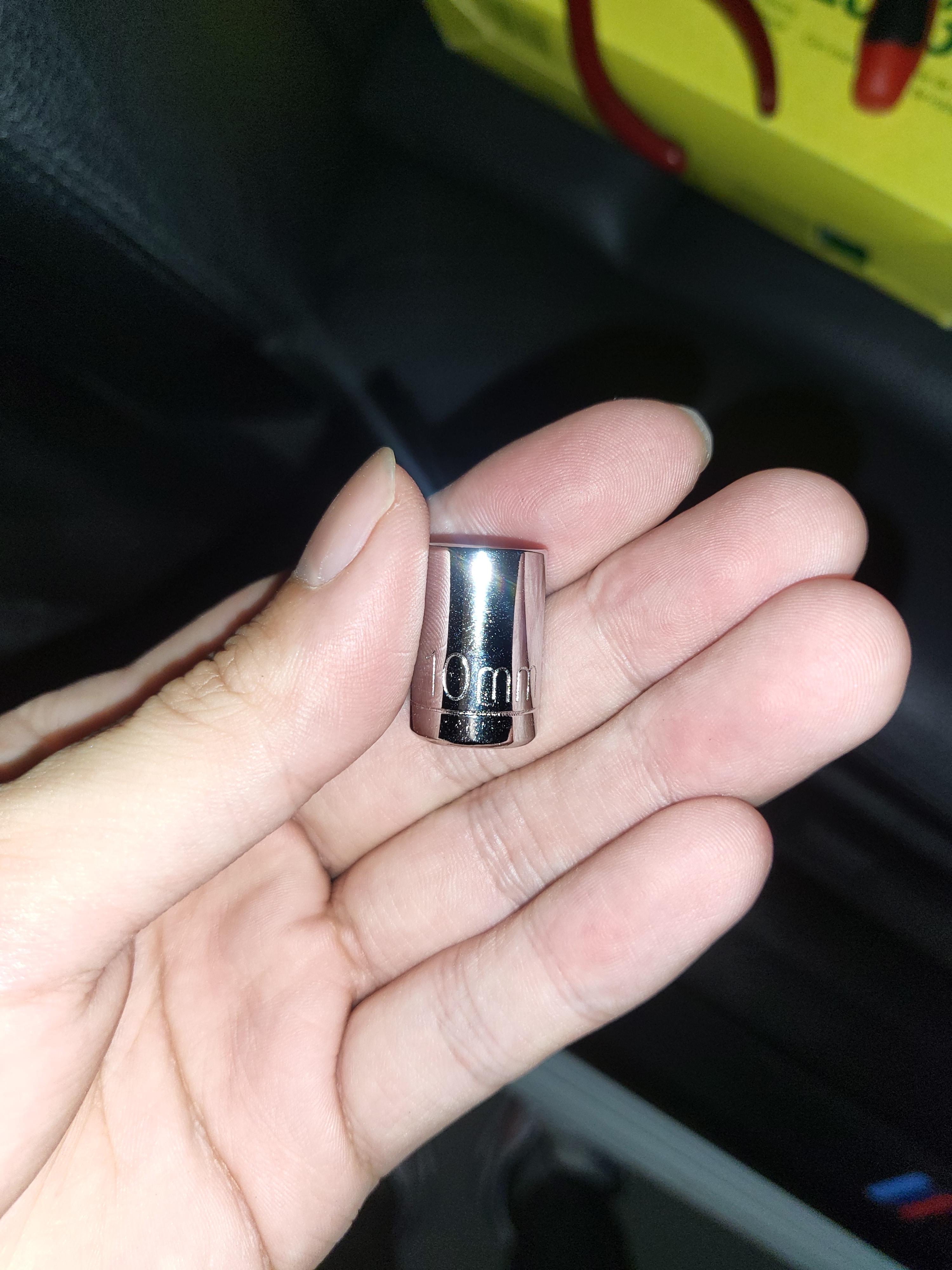

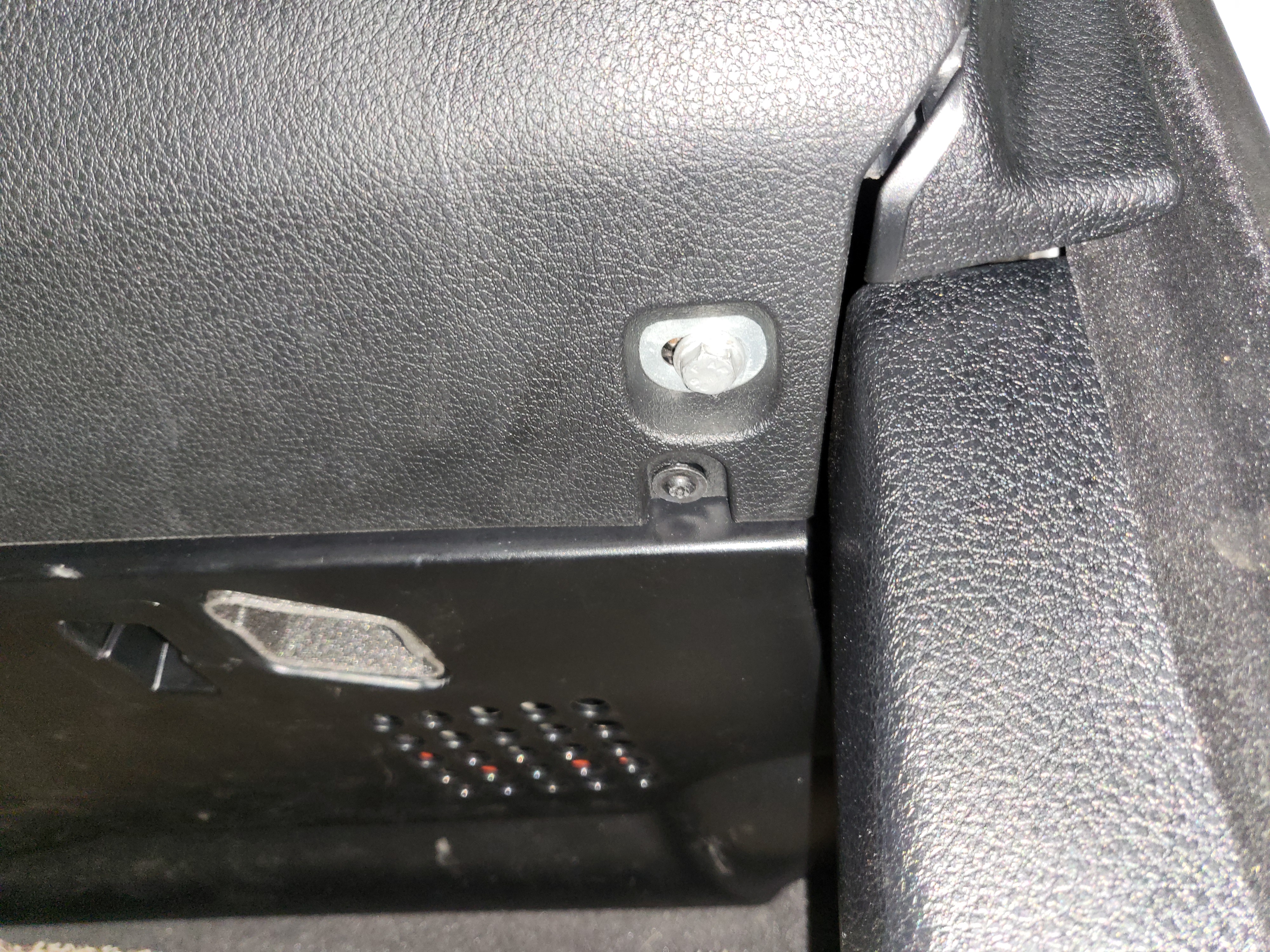

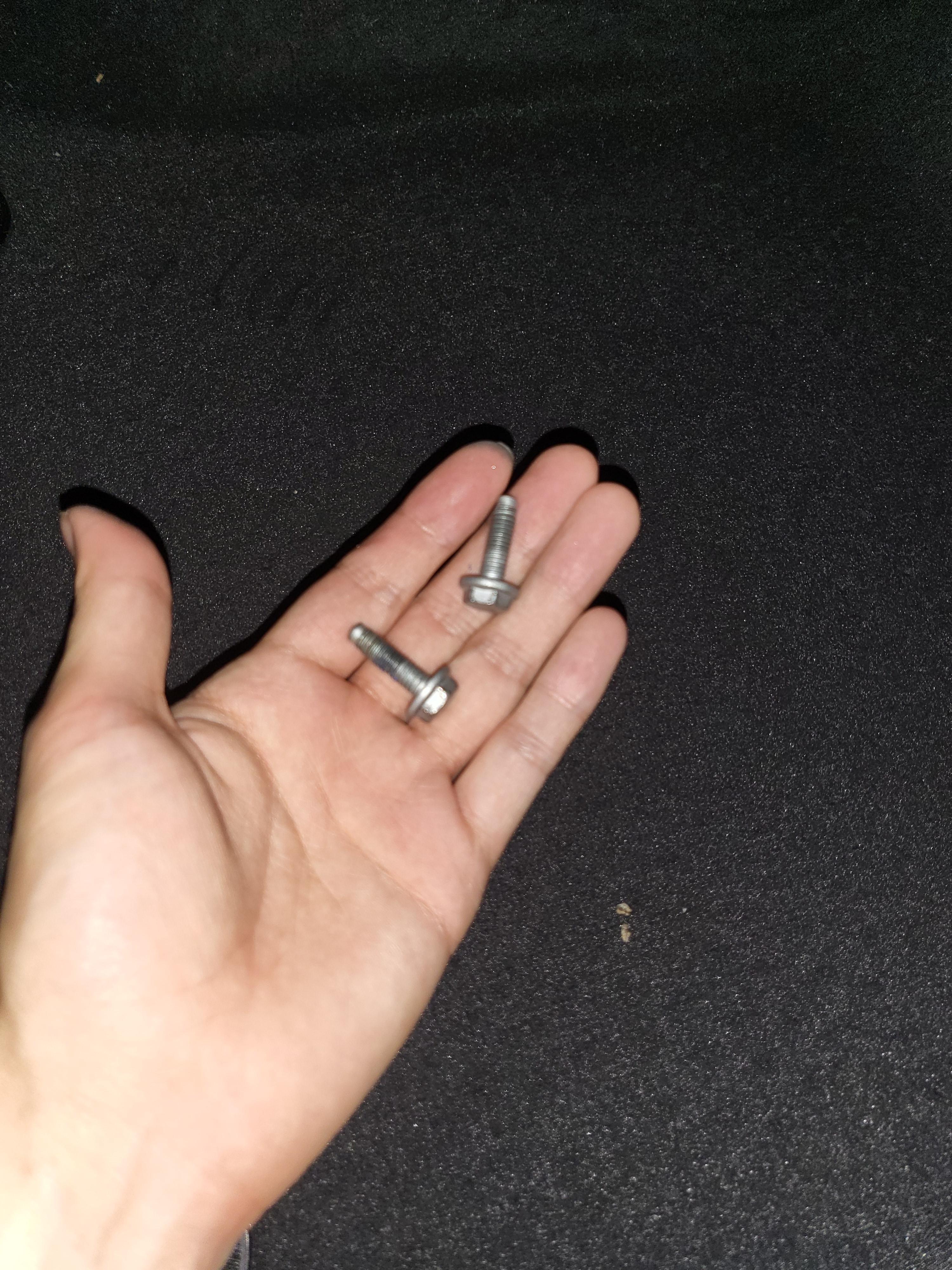

먼저 10mm육각볼트를 이용하여 제거해 줍니다. (2개소)
5. 그런다음 육각볼트 밑에 있는 20t 별렌치를 이용하여 2개의 나사도 제거를 해줍니다.

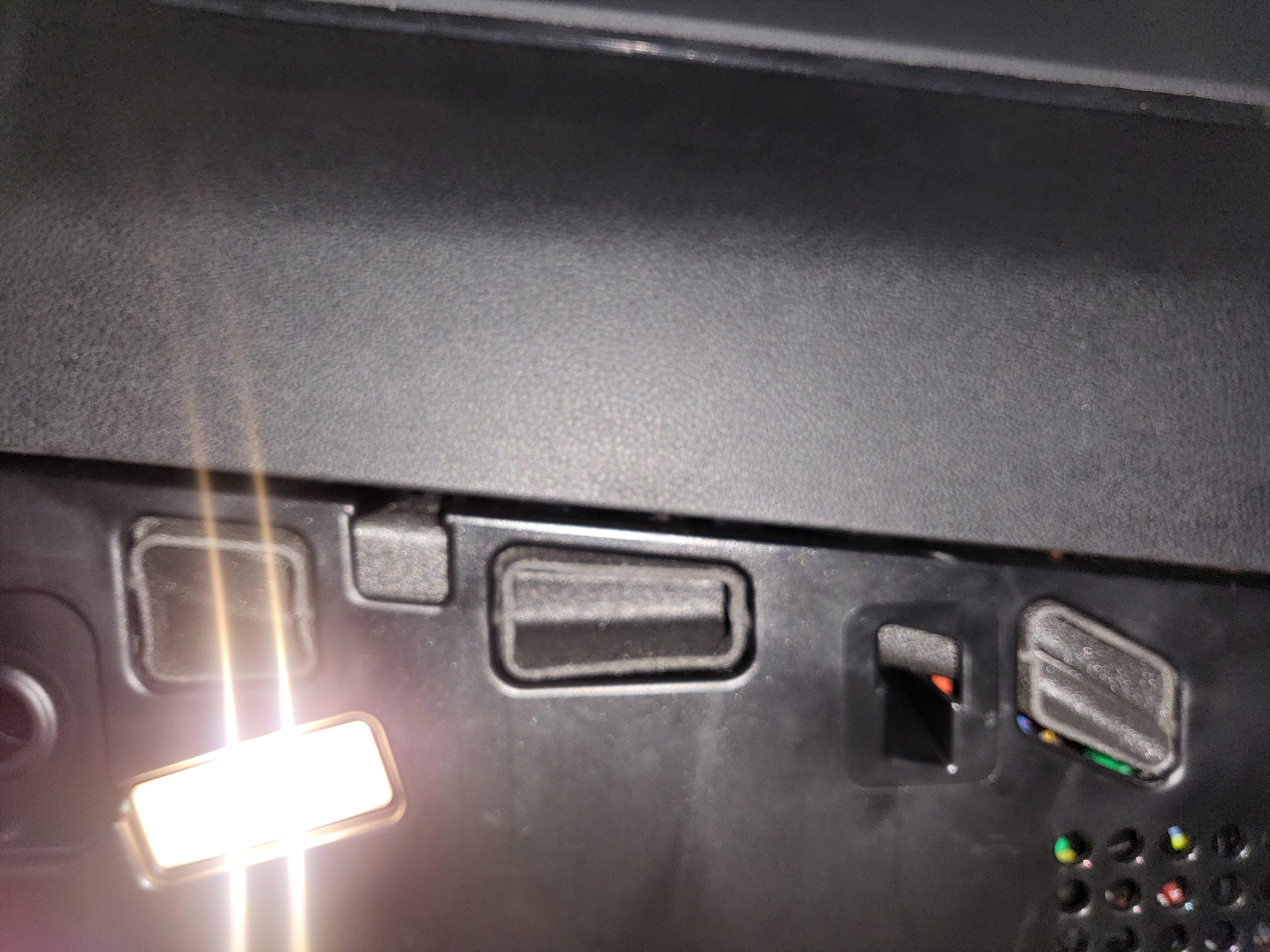

6. 위의 사진중 첫번째 사진(좌측 1번 사진)을 보시면 손이 들어갈 수 있게 네모난 부분을 잡고 아래방향으로 당겨줍니다.
그러면 보조석 에어백이 포함되어 있는 부품이 탈거가 됩니다.

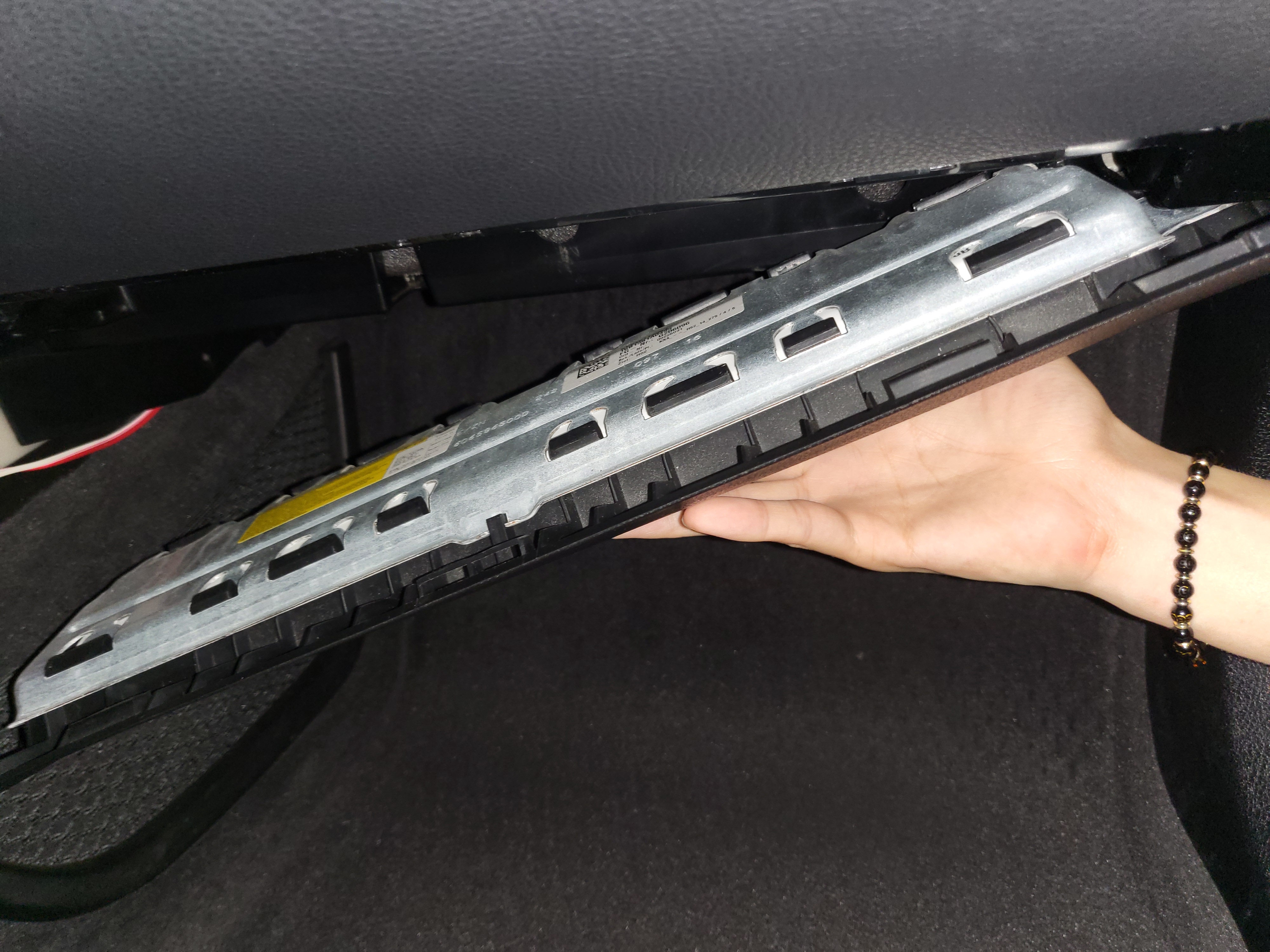

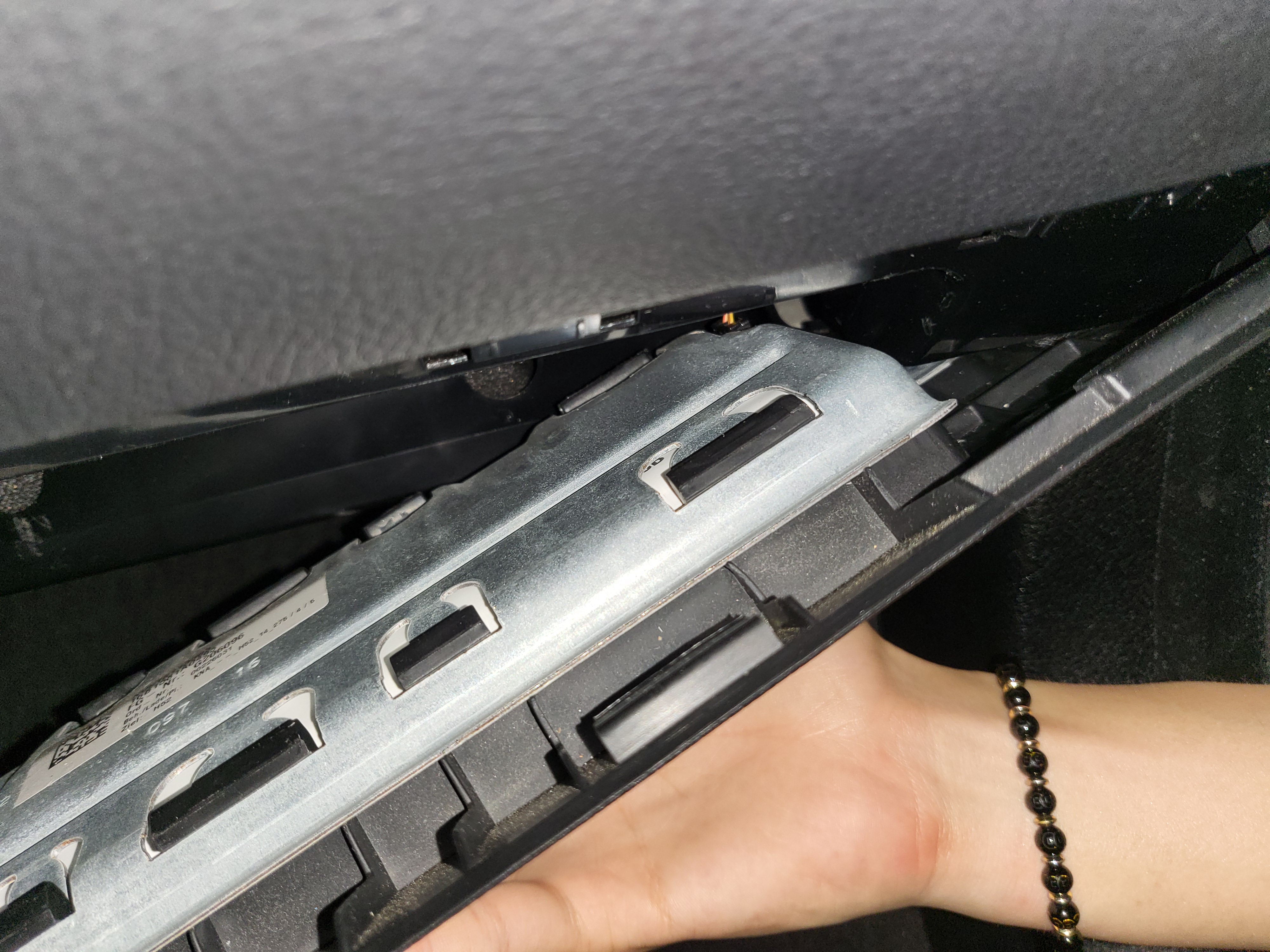

7. 부품을 탈거하실때 케이블이 함께 꼽혀져 있음으로 너무 세게 확 당기시면 안됩니다. 스무스하게 당기시면 위 사진처럼 탈거가 됩니다.

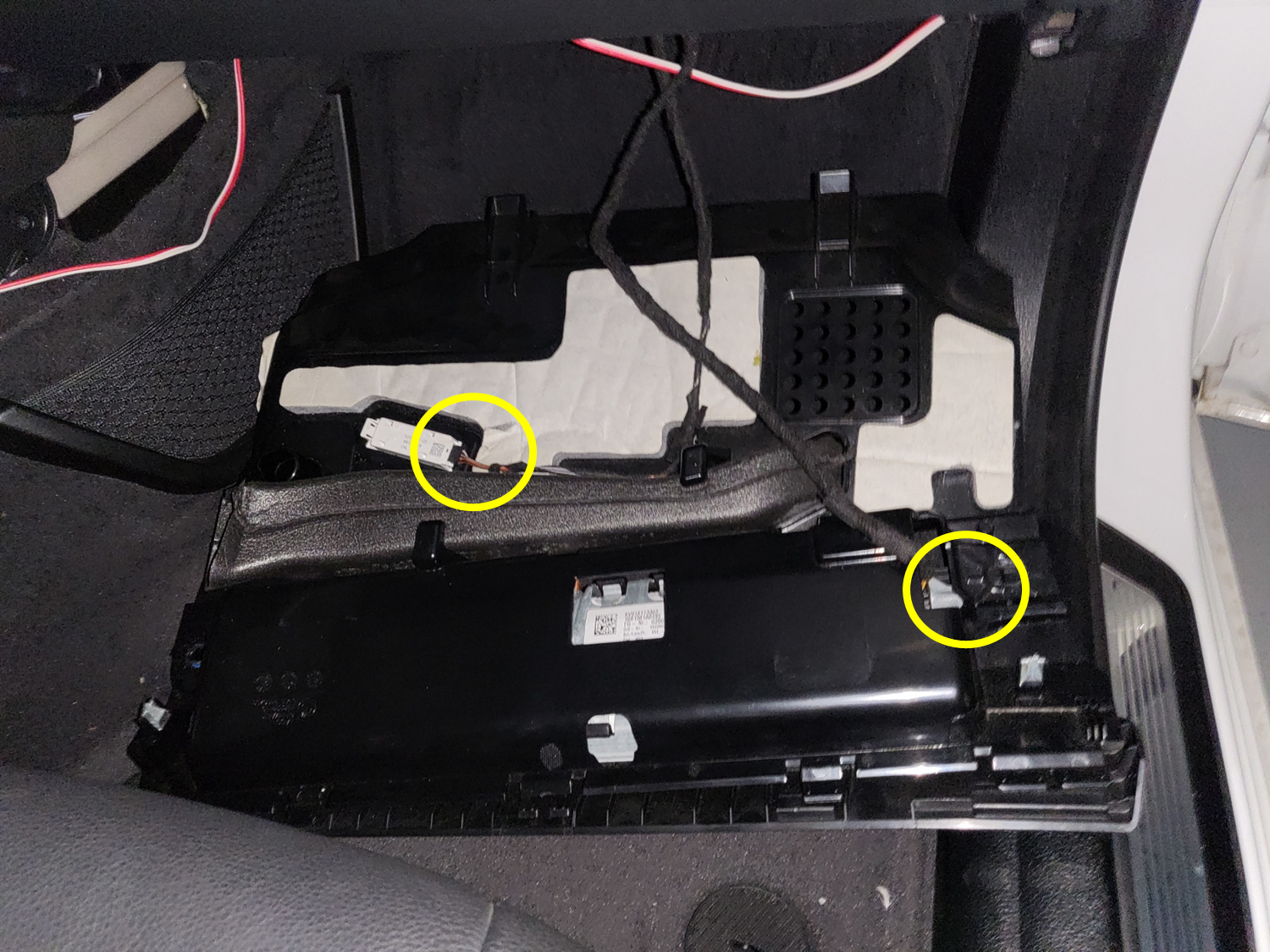

탈거가 되면 손바닥으로 받쳐 바닥에 놓아주고 다음으로 장착되어 있는 케이블을 탈거하면 됩니다.
왼쪽에 있는 케이블은 풋등 이라고 해서 문을 열고 닫고 할때 켜지는 부품의 케이블입니다. 좌/우측을 잡고 탈거하여 줍니다.
우측에 있는 케이블은 보조석에어백 부품입니다. 사고시 해당 에어백이 전개가 되면서 인사사고를 예방합니다.
기역(ㄱ)자로 해당 케이블은 꼽혀있음으로 마찬가지로 좌/우측을 잡고 그대로 빼시면 됩니다.
※ 케이블 탈거를 하기 어려우시다면 얇은 볼펜이나 이쑤시게, 일자드라이버를 한쪽에 쑤셔넣으셔서 살살 탈거하셔도 됩니다.
(저는 일자드라이버를 사용하여 탈거하였습니다.)
8. 케이블 탈거까지 하셨으면 거의 다됐습니다. 마지막 아주 힘든 작업만이 남아있습니다. 그대로 보조석에 누우셔서 별볼트4개를 탈거하셔야 합니다.

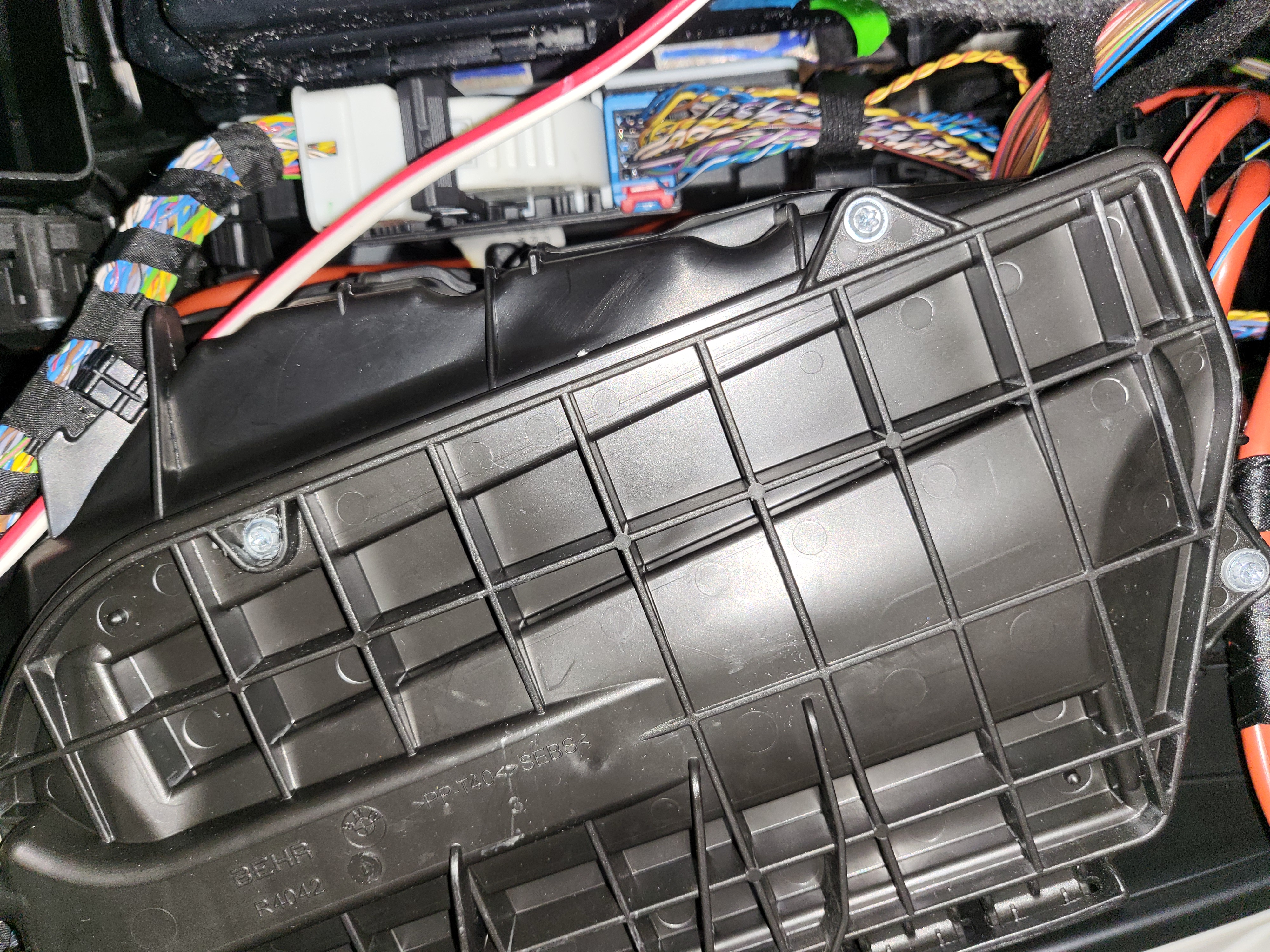

보조석 바닥에 누워서 보시면 이렇게 생긴 커버가 있습니다. 이 커버를 제거하시면 바로 에어컨필터가 숨겨져 있습니다.
T20 짜리 별렌치를 사용하여 모두 제거하여 줍니다. (4개소)
※ 사진에는 1개가 안찍혔네요 총 4개의 볼트가 있습니다.

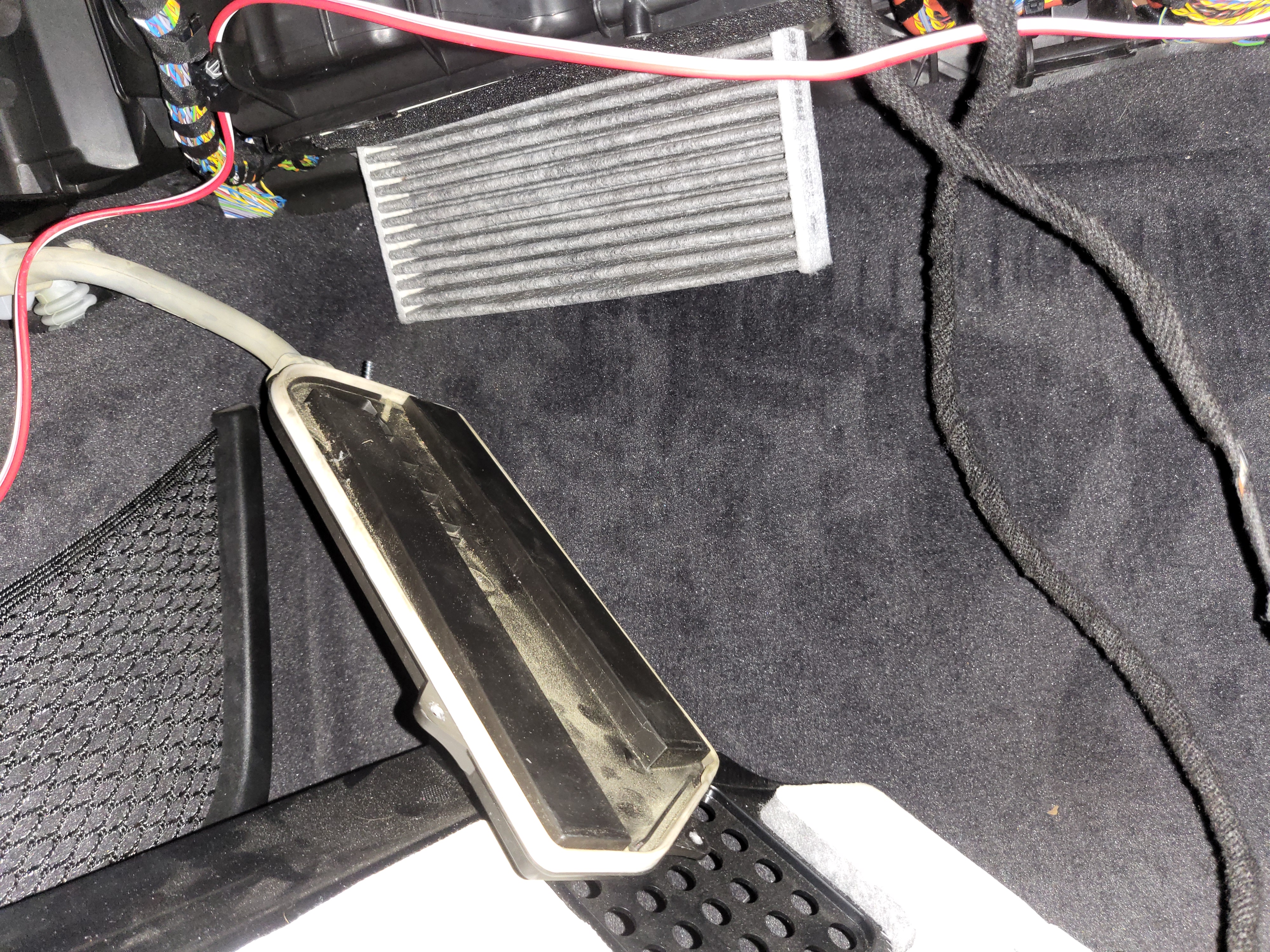

9. 커버에 결합되어 있는 볼트를 다 제거하셨으면 커버도 같이 제거를 합니다. 그러면 아래사진과 같이 에어컨필터2개가 삽입되어 있습니다.
10. 앞쪽과 뒤쪽 총2개로 구성되어 있으며 손으로 잡고 아래방향으로 당기시면 쉽게 나옵니다.
저는 보통 6개월에 1회정도로 갈아주는 편인데 6개월 전에 간 에어컨필터 2개가 아직도 깨끗하더라구요
앞으로는 1년에 1회 교체를 할까 생각도 하고 있습니다. ㅎㅎ 어쨋든 부품가격이 비싸진 않기에 편하신대로 하시면 됩니다.

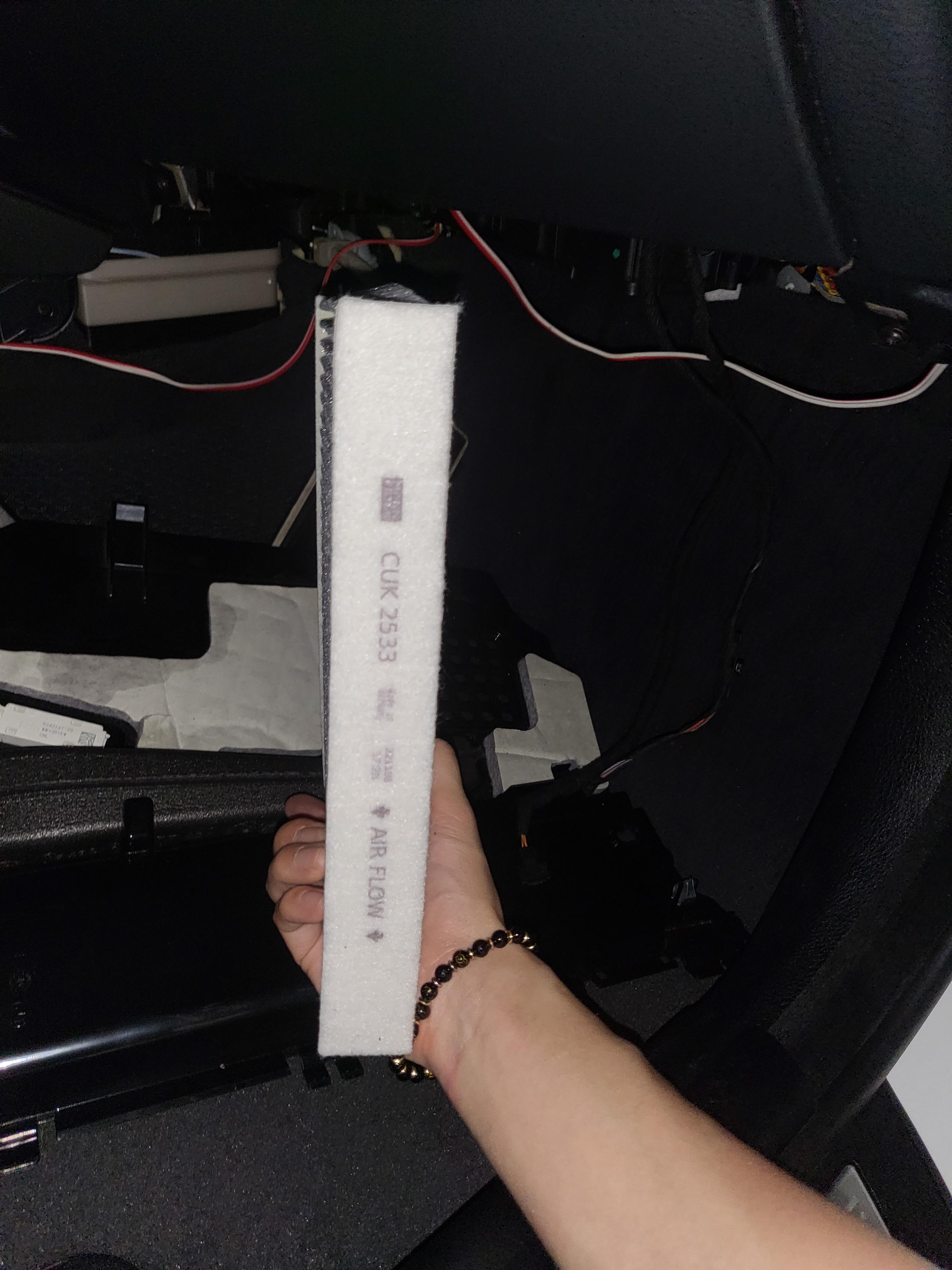

11. 마지막으로 에어컨 필터 방향은 아래사진방향처럼 2개 다 끼워주시면 됩니다.
조립은 분해의 역순입니다. 에어컨필터를 다 갈으셨다면 땀한번 닦으시고 분해하신 작업을 거꾸로 해주시면 되겠죠? ^^
모르시는 부분있다면 댓글 달아주세요 ~~
감사합니다.
