BMW 520D(F10) 도어 손잡이 교체_by. comfort access손잡이

안녕하세요 오늘은 BMW 520D의 고질병중에 하나인 comfort access손잡이(도어손잡이)를 교체하려고 합니다.



1. 고장증상 확인

   1) 여자친구 내려주고 보조석에서 문을 잠그려고 했는데 잠기지 않음 (보조석문만 잠기지 않음)

   2) 계속 "딸각딸각"소리가 나며 혼자 문이 열렸다 잠겼다 반복

   3) 주유구 쪽에서도 "딸깍딸각"소리가 발생됨

   4) 보조석 손잡이를 제외하고는 모두 정상작동 확인

2. 고장난 손잡이 위치 확인하였습니다.

   1) 알리익스프레스에서 한글로 'f10 도어 손잡이 ' 검색하고 적절한 가격으로 1개 선택합니다.

       당시 저는 2만얼마 주었던걸로 기억납니다.

3. 준비물

   1) 헤라, 별렌치15, 장갑???, 적당한 길이의 드라이버 (전 다이소용 사용)

       → 손잡이 쌔게 꺼내다가 손다쳤어요...ㅠㅠ 장갑끼세요...

   2) 요즘 알리 배송이 상당히 빠르게 오네요 구매하고나서 4일?5일? 만에 받은것 같습니다.

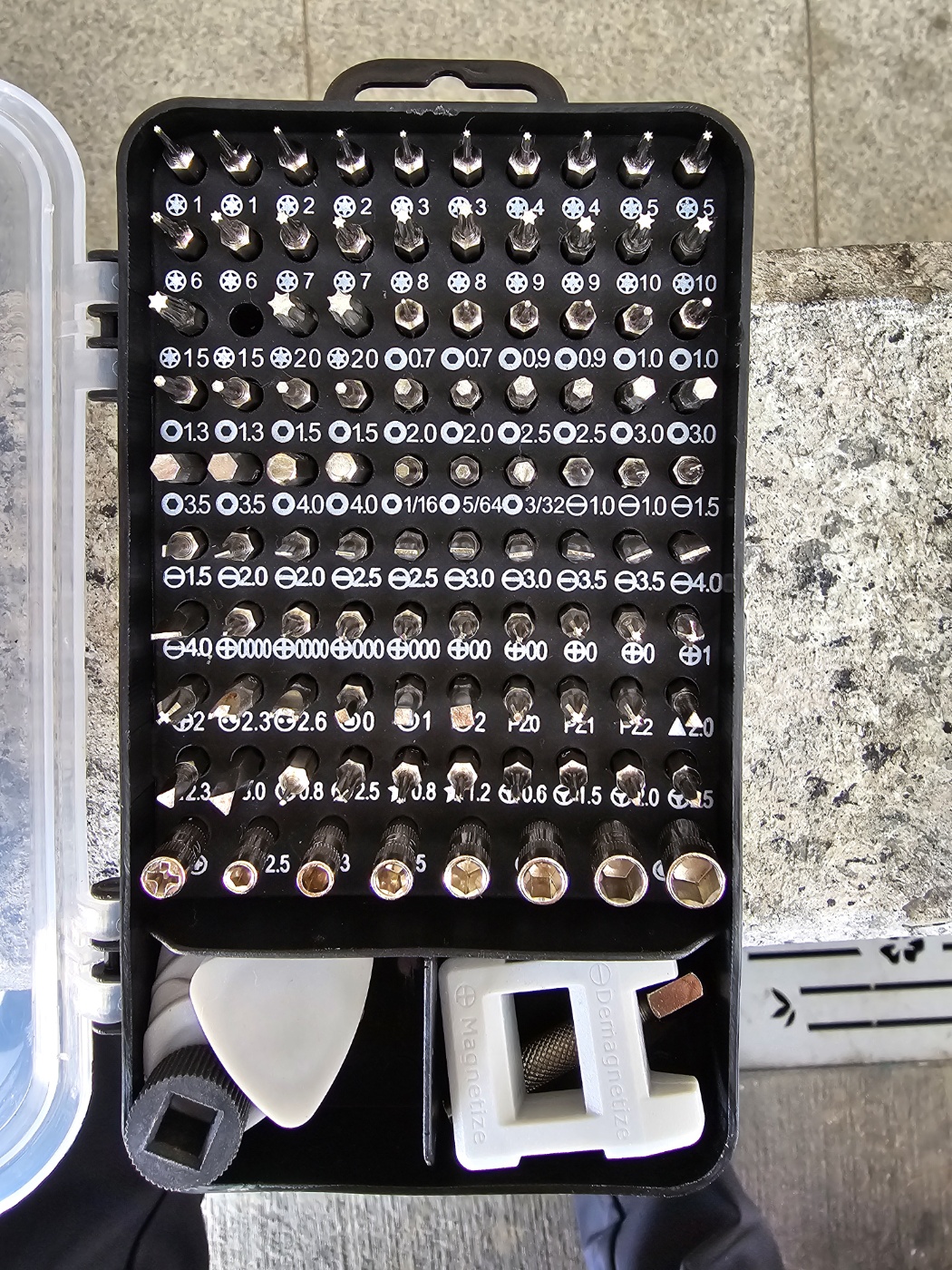

별렌치 15짜리 (상단3번째 행 / 2번째열)

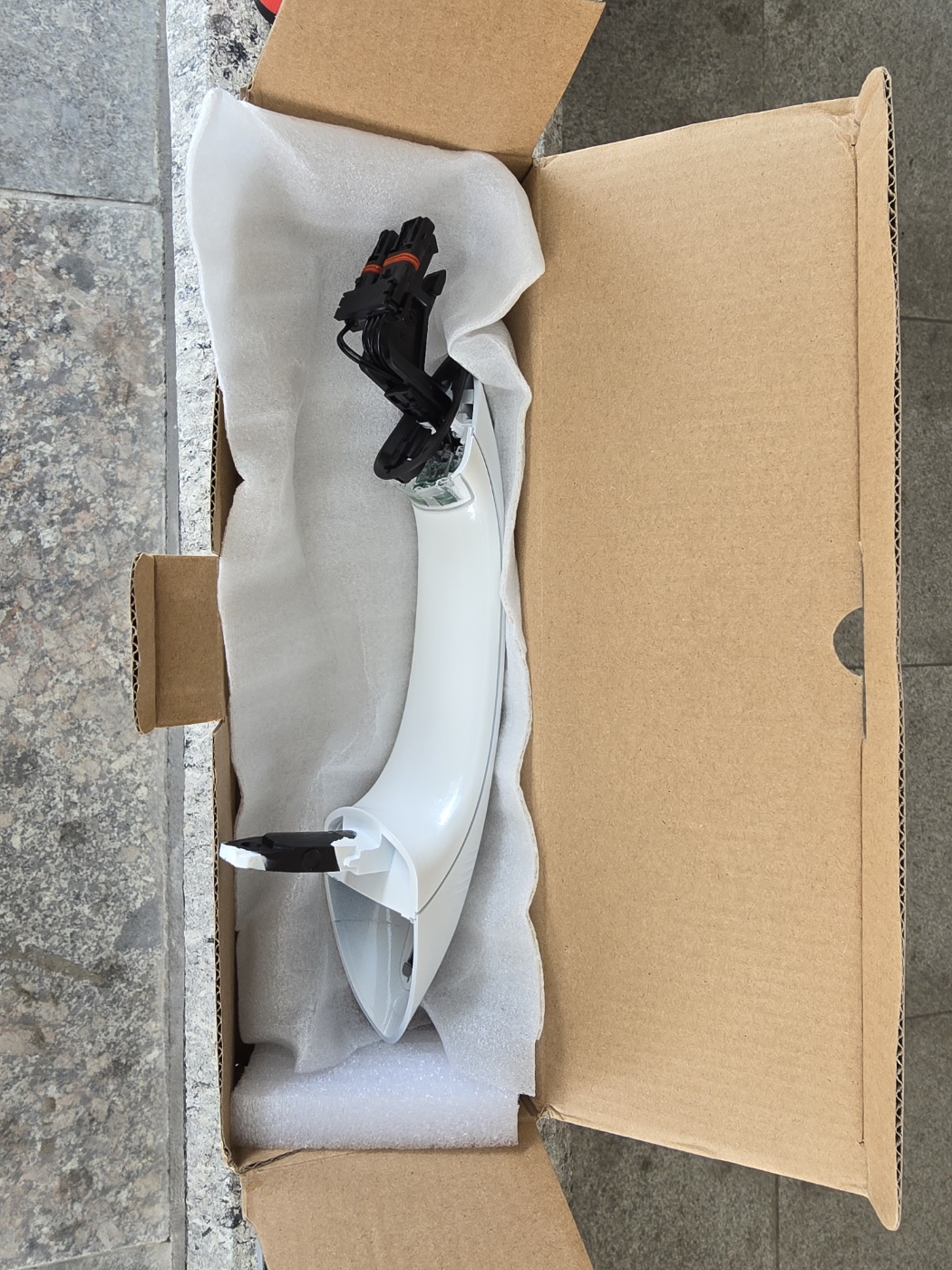

새제품 도어 손잡이(comfort access)



(헤라)



드라이버 (앞부분 길이조정 & 별렌치 삽입)



자 준비물은 이렇게만 있으면 됩니다. 별렌치15짜리만 있으면 됩니다. 유투브나 타 블로그에 육각나사 필요하다 하는데

전혀 필요없습니다~~



그럼 작업 사진 보실께요

1. 문제가 된 부위의 도어를 오픈한다. 손잡이 높이에서 바라보면 그위치에 딱 맞는 고무마개 1개를 확인하고 헤라를

    사용하여 탈거하여 준다.

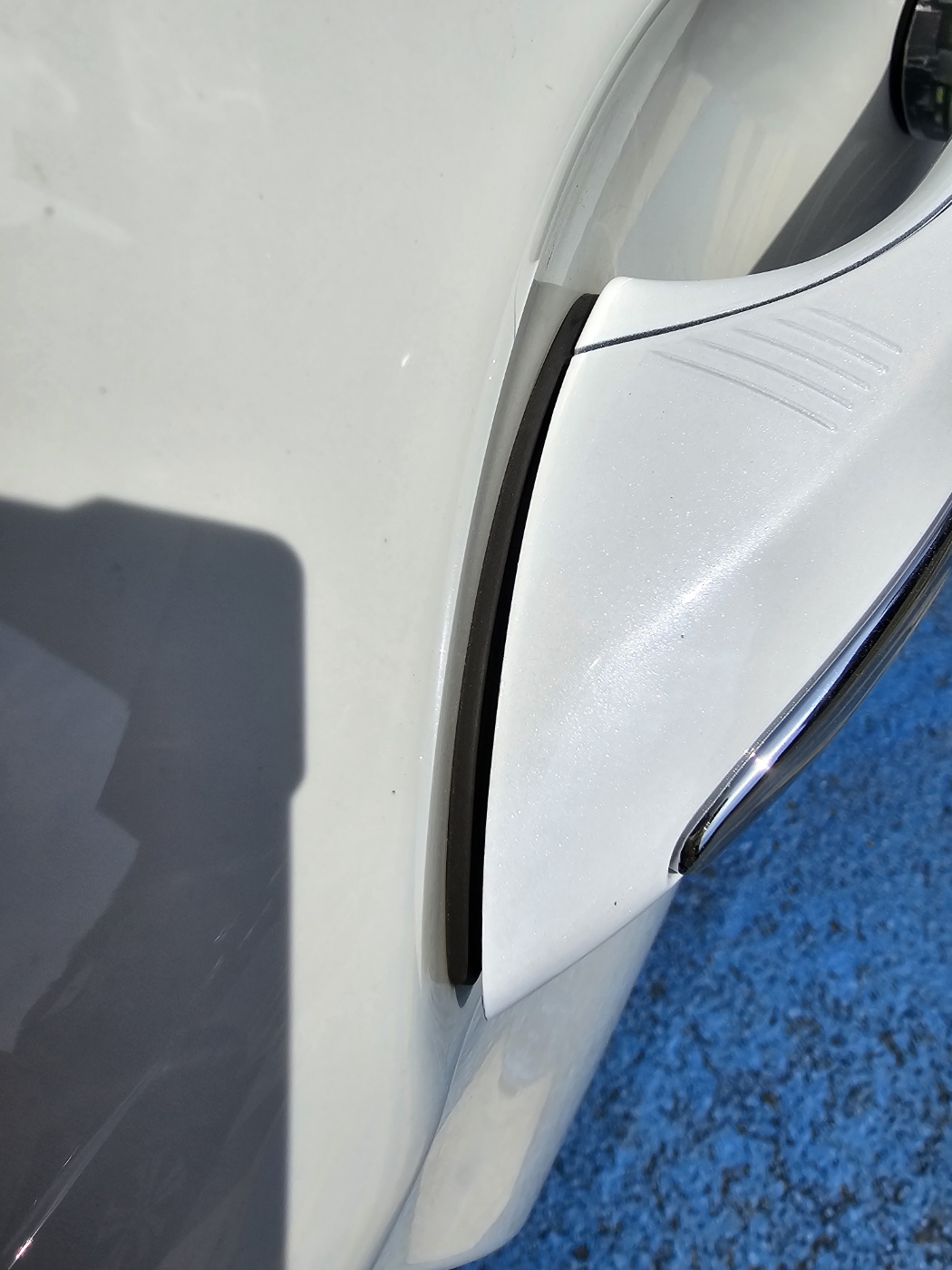

빨간색 동그라미 부분이 탈거해야 하는 고무마킹

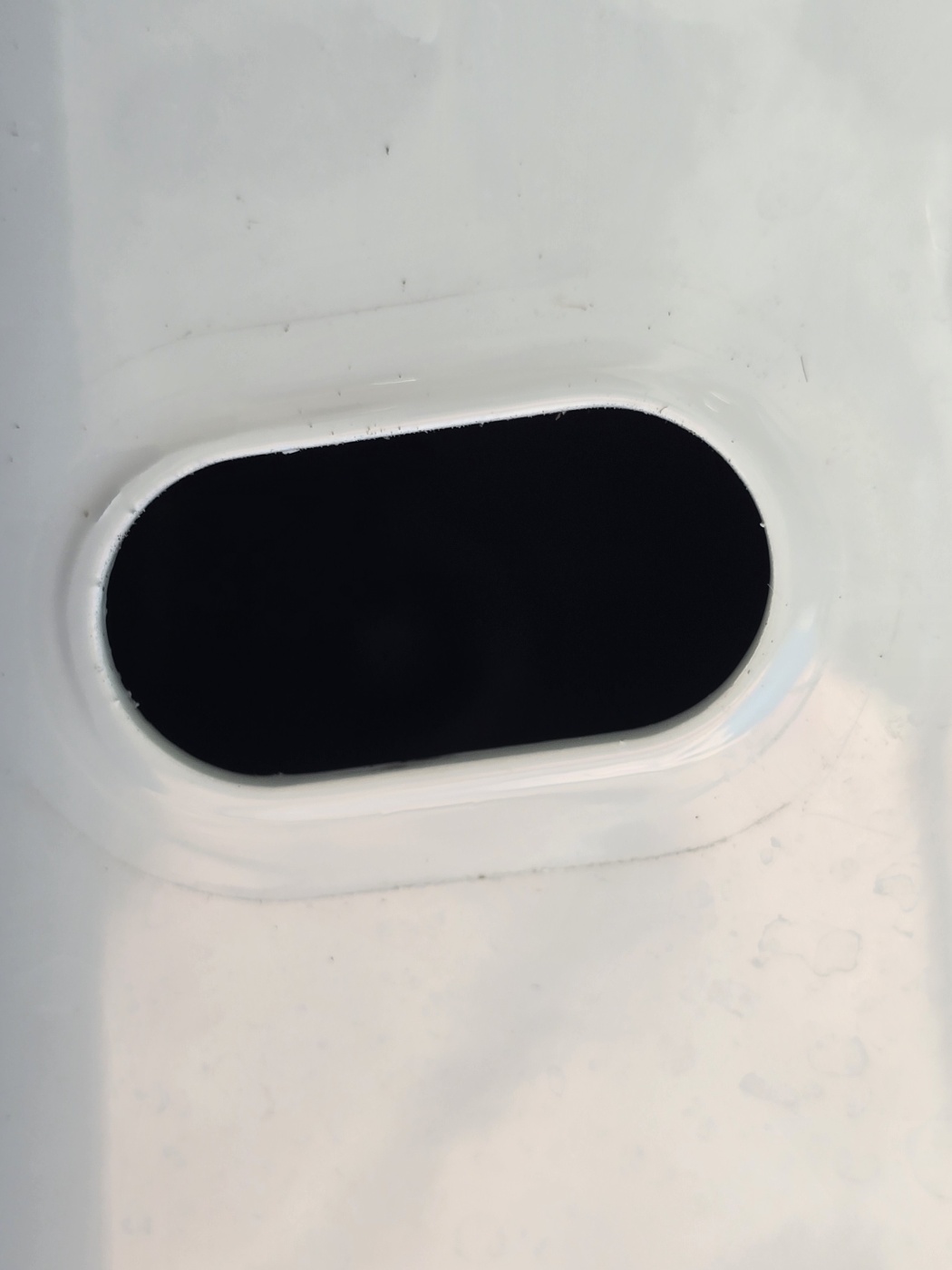

확대하여 본 모습... 나사가 잘 안보여

휴대폰 플래쉬 사용하여 근접 줌 하여 촬영한 사진

2. 고무마개를 탈거하였으면 휴대폰 플래쉬로 터트려보면 위 사진과 같이 별렌치 나사가 보입니다.

    요거만 왼쪽으로 돌려서 탈거를 해줍니다.

    1) 조심스럽게 드라이버를 끼우고 왼쪽으로 살살살 돌려줍니다.

    2) 이때 너무 많이 돌려 나사가 다 빠져서 아래로 흘러내리지 않도록 주의!!!

    3) 드라이버를 나사에 끼우고 왼쪽으로 돌리면 (제차량 기준으로 2바퀴정도 였음) 쉽게 풀리다가 딱! 걸리는 느낌이

        납니다.

    4) 그때 드라이버를 더 돌리지 말고 멈추세요! 더 돌리면 나사가 완전히 빠짐으로 나사가 도어안쪽으로 들어가면

        도어 트림탈거하여 꺼내야 합니다... 일 많습니다...



3. 다왔습니다. 다음으로 드라이버는 잠시 내려놓으시고 문제발생된 도어손잡이(comfort access) 나사 풀린쪽

    일반적으로 문열듯이 확! 당겨줍니다.

     그러면 아래 사진과 같이 도어가 탈거됩니다. 너무 많이 힘을주면 앞쪽에 있는 하네스선에 영향을 줄 수 있으니 소중히

     조심히 다뤄주세요 ~

위 사진처럼 하네스 배선에 묶여져 있네요 ~

저부분이 센서 & 조명이 들어오게 하는 전자기기와 연결되어 있음으로 커넥터 2곳을 위로 들어올려 제거해줍니다.

그러면 손잡이가 쉽게 탈거됩니다.



4. 다음으로 신규 손잡이(comfort access)를 준비해줍니다.



확인해보니 색상차이도 거의 없게 딱 좋습니다.



5. 분리된 커넥터 위치 2개소에 딱 맞춰서 끼워줍니다.



6. 조립은 뭐다?? 분해의 역순~~~! 손잡이 위치를 잡고 걸쳐줍니다. 그리고 별렌치 드라이버를 이용하여 다시 꽉 ~ 조여줍니다.

여기서 장착하실때 보면 위사진처럼 네모난 칸이 두개가 있을껀데 앞쪽 네모난칸에 끼워서 살짝 힘을 주시고 앞으로 미시면 쉽게 손잡이가 삽입됩니다.

그런다음 별렌치로 다시 조이고 고무마개를 삽입하면 됩니다.



7. 마무리



왼쪽 정품손잡이 / 오른쪽 알리 손잡이





다들 잘 따라오셨나요?? 손잡이 교체 난이도 최하중에 최하입니다.

기타 궁금한 사항 있으시면 댓글 부탁드립니다 ^^
